XCOM, Calterm: инженерное ПО для глубокого доступа к ЭБУ
Диагностический сканер помогает прочитать ошибки, увидеть текущие параметры и запустить предусмотренные производителем тесты. Инженерное программное обеспечение работает глубже: оно позволяет анализировать структуру калибровок и конфигурацию электронного блока. К этой категории относят XCOM для ряда задач с техникой Scania и Calterm для контроллеров Cummins.
Глубокий доступ не означает «больше кнопок для ремонта». Инженерное ПО рассчитано на специалиста, который понимает назначение параметров, взаимосвязи между блоками и последствия записи. Ошибка здесь может не сразу вызвать отказ: автомобиль запустится, но получит конфликт конфигураций, неверные ограничения или непредсказуемое поведение под нагрузкой.
Чем инженерное ПО отличается от дилерской диагностики
Сервисная программа организует работу вокруг типовых операций: чтения кодов, просмотра данных, проверки исполнительных механизмов, сброса предусмотренных адаптаций и установки утверждённых обновлений. Набор функций связан с регламентом производителя и конкретной лицензией пользователя.
Инженерная среда показывает калибровочные переменные и структуры, которые используются при разработке, испытаниях и углублённом ремонте. Она может позволять сравнивать наборы данных, наблюдать внутренние параметры и менять конфигурацию на более низком уровне. Однако смысл конкретного элемента определяется базой описаний и версией программного обеспечения ЭБУ.
ЭБУ двигателя управляет впрыском, воздухоснабжением, крутящим моментом и связанными функциями. В современных машинах он также обменивается данными с трансмиссией, тормозной системой, приборной панелью и контроллерами доочистки выхлопа. Поэтому изменение одного параметра иногда влияет на несколько систем.
Дилерская программа обычно проверяет допустимость операции и ведёт пользователя по подготовленному сценарию. Инженерное ПО оставляет больше решений за специалистом. Это полезно при сложной диагностике, но одновременно повышает требования к квалификации и контролю изменений.
Для каких задач используют XCOM
XCOM применяют при углублённой работе с электронными блоками Scania. В зависимости от версии программы, базы и автомобиля доступны чтение информации, анализ параметров, тестовые и программные функции. Для связи используются совместимые диагностические интерфейсы семейства VCI.
Главная практическая ценность — возможность увидеть данные, которых недостаточно в стандартном диагностическом сценарии, и работать с конфигурацией блока при ремонте или замене. Но название Scania на автомобиле ещё не подтверждает совместимость. Нужно учитывать поколение машины, тип координатора и ЭБУ, версию программного обеспечения, поддерживаемую базу и интерфейс.
Нельзя переносить набор параметров с одного автомобиля на другой только из-за одинаковой модели. Комплектация кабины, коробка передач, тормозная система, экологический класс и установленные опции отражаются в конфигурации. Неверная запись способна вызвать ошибки в блоках, которые напрямую не участвовали в работе.
Поэтому XCOM используют вместе со штатной диагностикой. Сначала сохраняют полный отчёт, идентификацию и исходные данные, затем выполняют только обоснованные изменения. После записи снова сканируют все системы и проверяют согласованность конфигурации.
Что представляет собой Calterm
Calterm используют для инженерной работы с электронными модулями Cummins. Программа ориентирована на калибровочные данные и внутренние параметры контроллера. Она дополняет, но не заменяет сервисные инструменты Cummins и официальные пакеты калибровок.
Для обычного обслуживания логичнее начинать с INSITE или актуальной сервисной среды производителя. Там доступны коды, текущие данные, диагностические тесты и разрешённые настройки. INCAL содержит официальные калибровки для поддерживаемых двигателей. Если задача решается штатными средствами, переход к инженерному уровню не даёт преимущества.
Calterm нужен, когда специалист исследует нетипичную неисправность, сравнивает конфигурации или работает с параметрами, требующими инженерного понимания. Для корректного отображения данных нужна совместимая база определений. Если база не соответствует версии ЭБУ, название переменной или её интерпретация могут быть неверными.
Нельзя считать любой доступный параметр разрешённым для изменения. Часть настроек связана с сертификацией, безопасностью, ресурсом двигателя или защитой трансмиссии. Изменения выполняют только при наличии прав, технического основания и возможности вернуть исходное состояние.
Почему версия программы — только часть совместимости
На практике часто спрашивают: «Какая версия XCOM или Calterm нужна?» Версия важна, но сама по себе ничего не гарантирует. Полный комплект совместимости включает операционную систему ноутбука, драйверы интерфейса, тип адаптера, протокол связи, базу описаний и аппаратно-программную версию ЭБУ.
Проблема может возникнуть даже при успешном подключении. Программа видит блок и читает часть данных, но неверно интерпретирует отдельные параметры. Особенно опасна ситуация, когда пользователь принимает техническое имя переменной за понятную настройку и записывает значение без анализа зависимостей.
Официальные сервисные процессы также меняются. Производители обновляют шифрование, лицензирование и правила загрузки калибровок. Старый комплект, который работал с предыдущим поколением контроллеров, не следует автоматически применять к новой машине.
Адаптер и канал связи
Инженерная программа не подключается к автомобилю сама по себе. Нужен интерфейс, поддерживающий требуемый протокол и обеспечивающий стабильный обмен. Для грузовой техники распространены фирменные VCI и совместимые устройства, работающие через отраслевые интерфейсы.
При чтении параметров кратковременная потеря связи обычно приводит к повторному подключению. Во время записи последствия серьёзнее: блок может остаться с неполными данными. Поэтому состояние кабеля, разъёмов, драйверов и питания проверяют до начала операции.
Стабилизированное питание требуется не только ноутбуку. Напряжение бортовой сети должно оставаться в допустимом диапазоне для конкретной машины. Запуск мощных потребителей, слабые аккумуляторы или плохая масса повышают риск прерывания.
Безопасный процесс работы
До подключения фиксируют задачу: какую неисправность нужно подтвердить или какой блок заменён. Затем выполняют штатную диагностику, сохраняют коды, идентификацию и текущую конфигурацию. Это позволяет отличить существовавшие проблемы от последствий последующей работы.
Следующий этап — проверка совместимости программы, базы и интерфейса. Используют лицензионное ПО и файлы известного происхождения. Если доступна исходная копия, её сохраняют отдельно и не перезаписывают.
Изменения планируют как минимальный набор. Не следует одновременно корректировать несколько несвязанных параметров: при ошибке будет трудно установить причину. Каждое действие документируют, чтобы другой специалист мог понять состояние блока.
После записи проверяют идентификацию, связь со всеми системами, активные коды и значения в допустимых рабочих режимах. Если результат отличается от ожидаемого, возвращаются к исходной конфигурации и продолжают диагностику, а не подбирают значения наугад.
Когда инженерное ПО не требуется
Для чтения ошибок, регламентного обслуживания, замены большинства датчиков и выполнения стандартных тестов достаточно дилерской или качественной мультимарочной диагностики. Инженерный инструмент не ускоряет эти операции и может добавить лишний риск.
Он также не ремонтирует повреждённую проводку, питание или плату ЭБУ. Если связь нестабильна из-за электрической неисправности, сначала устраняют её. Работа с калибровками на нестабильной системе способна превратить локальный дефект в отказ блока.
Как подготовить рабочее место

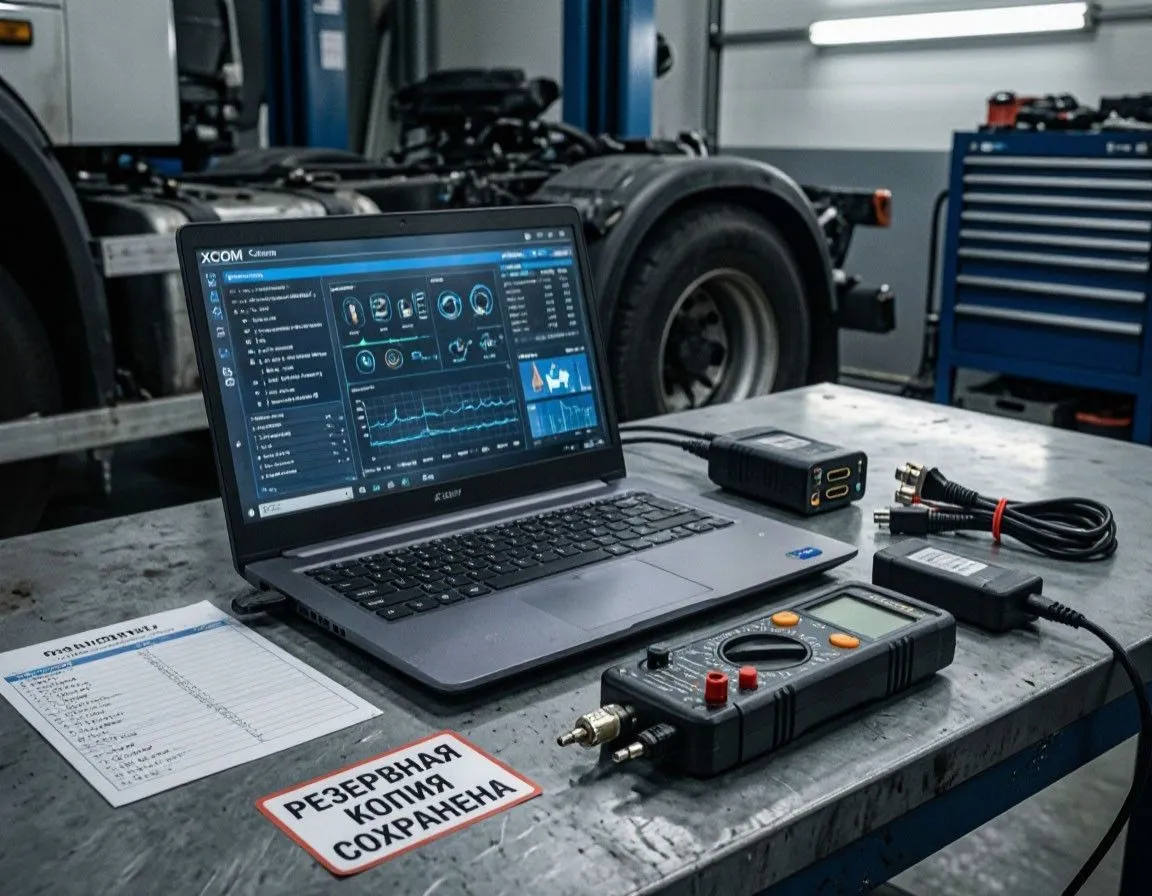

Для XCOM или Calterm нужен совместимый диагностический ноутбук, корректно установленные драйверы, проверенный интерфейс и резервное питание. Важно заранее определить, будет ли комплект использоваться только для диагностики или также для программирования: требования к стабильности и резервному копированию различаются.
Мы подбираем программное обеспечение и интерфейс по конкретной технике, а не по общему названию марки. Для Scania учитываются поколение автомобиля, VCI и состав блоков; для Cummins — модель двигателя, ECM, версия калибровки и доступный сервисный процесс. Также проверяем совместимость с операционной системой ноутбука.
Инженерное ПО полезно там, где стандартная диагностика уже дала исходные данные, но не ответила на вопрос. XCOM и Calterm расширяют глубину анализа, однако качество результата определяется не количеством доступных параметров, а точностью идентификации, сохранением исходного состояния и дисциплиной специалиста.
