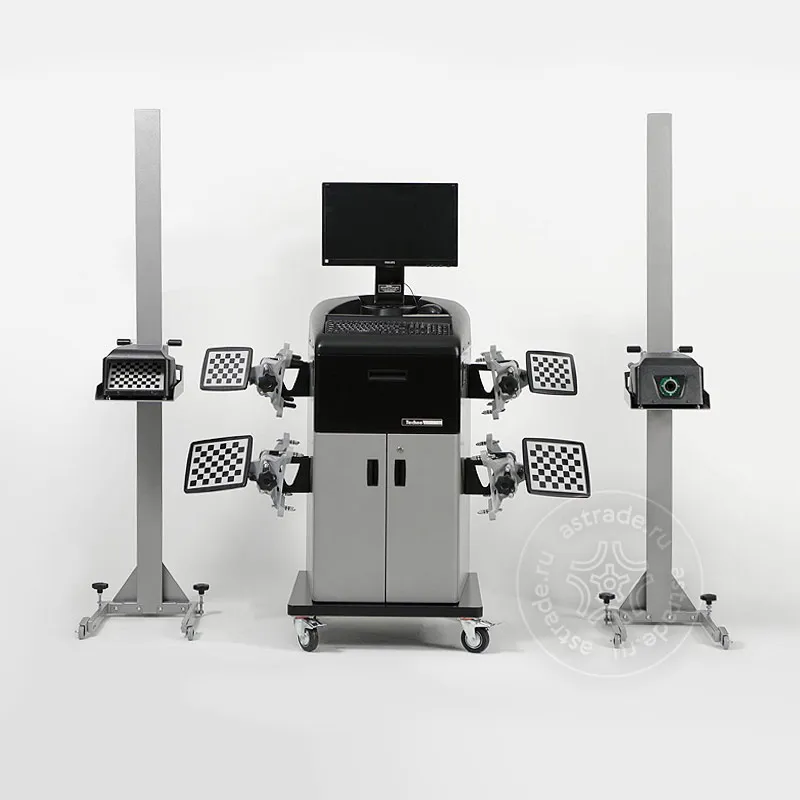

Техновектор 7 МС T 7202 MC
- Подробно
- Характеристики
Техновектор 7 МС T 7202 MC – универсальный компьютерный 3D-стенд развал-схождения, с кабинетом серии T и двумя камерами. Может использоваться там, где применение 3D стендов классической конструкции порой невозможно из-за конфигурации рабочего места. Для работы со стендом вам необходимо приобрести дополнительно один из трех видов кронштейнов для камер, соответствующих вашему рабочему месту (четырехстоечный подъемник, ножничный подъемник или яма).
Блоки с камерами можно перемещать с одного рабочего места на другое. Передача информации с камер на компьютер через Wi-Fi и аккумуляторы позволяют избежать наличия проводов в рабочей зоне.
Стенды Техно Вектор 7 MC НЕ требуют монтажных работ на площадке.
Тип тумбы
T-серии. Металлическая мобильная тумба. На тумбе есть только мышь с клавиатурой для удобной работы на стенде, вся техника спрятана внутрь и защищена от влаги и пыли, которая может быть в помещении.
Варианты цвета:
Cерый
RAL7001
Красный
RAL3002
Синий
RAL5010
Основные свойства:
| Серия |
Серия MC Версия стендов Техно Вектор 7 для компактных помещений, для ямы и разных типов подъемников |
| Количество камер | Два мобильных измерительных блока с магнитным креплением. |
| Типы камер | Две видеокамеры 1.3 Мп. |
| Тип монтажа |
Мобильный. |
| Компьютерная стойка | T - серия |
| Применяемость |
Яма или подъемник |
| Расстояние от камер до центра передних поворотных платформ | 900 мм |
| Основные преимущества | Различные варианты кронштейнов крепления для ножничного и 4-х стоечного подъемника, а также вариант универсальных стоек для блоков-камер. |
** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
Комплектация
- T-тумба - 1 шт.
- Блок с камерами - 2 шт.
- Компьютер - 1 шт.
- Монитор 21,5" - 1 шт.
- Передний поворотный круг с мостиком прокатывания - 2 шт.
- Пульт дистанционного управления Техно Вектор - 1 шт.
- Паспорт устройства с инструкцией - 1 шт.
Универсальность
- Подходит для использования на любом 4-х стоечном подъемнике*;
- Подходит для использования на ножничном подъемнике*;
- Подходит для использования на яме без дополнительного оборудования;
- Нет ограничений по расстоянию между подъемником и фронтальной стеной.
Мобильность
- Система машинного зрения вписывается в размеры подъемника (ямы);
- Измерение и регулировка на любой высоте подъемника;
- Нет привязки к рабочему месту;
- Регулируемые магнитные крепления блоков камер;
- Полностью беспроводное подключение.
Компактность и удобство
- Мобильность блоков и надежность крепления позволяет снизить вероятность их повреждения;
- Блоки камер устанавливаются всего на расстоянии 900 мм от передних поворотных платформ;
- Компактные мишени из магниевого сплава значительно повышают удобство работы;
- Возможность подключения проводов питания и передачи данных дает возможность эксплуатации в режиме 24/7.
Техно Вектор 7 MC Комплект поставки
V-серия
T-серия
Light
Рабочее место (стойка)
- Эргономичная стойка, на которой расположены элементы управления;
- Различные варианты стоек на выбор: V-серия, T-серия или Light;
- Полноценное рабочее место.
Система машинного зрения
- Блок-камера с измерительной камерой и дополнительной камерой;
- Блок-камера с измерительной камерой и мишенью;
- Дополнительная камера и мишень используются для вычисления взаимного положения блоков камер относительно друг друга;
- 4 компактные референсные мишени.
Передние поворотные платформы
- Обеспечивают поперечную разгрузку передних колес;
- Могут использоваться с 3D стендами сход-развал любой марки;
- Грузоподъемность комплекта - 2000кг;
- Габариты платформы по основанию - 370х375х50 мм.
Компьютер
- Компактный и мощный компьютер практически не занимает места;
- Предустановлена современная операционная система Windows 10;
- Предустановлено программное обеспечение "Техно Вектор" и база данных параметров автомобилей.
Пульт дистанционного управления
- Пульт дистанционного управления имеет эргономичную форму и позволяет уверенно управлять компьютером на расстоянии до 10 м;
- Пленочная клавиатура, кнопки которой дублируют функциональные клавиши основной панели управления;
- Связь между компьютером и пультом осуществляется по радиоканалу 2.4 ГГц.
Колесные адаптеры с мишенями
- Предназначены для регулировки развал-схождения колес автомобилей с диаметром дисков 12-24", включая автомобили с низким бампером (спойлером);
- Благодаря механизму синхронизации, ось мишени всегда совпадает с осью колес автомобиля;
- Компактные, легкие и прочные мишени, изготовленные по собственной технологии;
- В мишенях отсутствуют электронные компоненты, и они не нуждается в калибровке.
Стопор руля и упор для тормоза
- Упор тормоза используется для фиксирования педали тормоза в нажатом положении при проведении измерения углов установки колес автомобиля;
- Стопор руля используется при проведении регулировок узлов подвески для фиксации руля после установки его "прямо".
Варианты кронштейнов
(Приобретаются отдельно)
- Артикул 43
